陶瓷PCB可靠性常见测试清单
| 测试大类 | 测试项目 | 测试设备 | 车规级产品 | 非车规级产品 | ||
|---|---|---|---|---|---|---|
| 执行标准 | 合格判定标准 | 执行标准 | 合格判定标准 | |||
| 外观与尺寸测试 | 外观缺陷检测 | 高清显微镜、AOI设备 |
AEC-Q001、IPC-A-600F、 GB/T 2036-2015、企业车规规范 |
无划痕/裂纹/气泡（放大20倍无可见缺陷），镀层附着力达标，字符耐摩擦无模糊 |
IPC-A-600F、GB/T 2036-2015、 企业规范 |
无明显划痕/裂纹/气泡，镀层完整，字符清晰 |
| 尺寸精度检测 | 二次元影像测量仪、CMM、数显千分尺 |
AEC-Q001、IPC-A-600F、 GB/T 2036-2015 |
尺寸偏差≤±0.0005mm，关键定位孔偏差≤±0.0003mm（符合车规设计图纸） |
IPC-A-600F、 GB/T 2036-2015 |
尺寸偏差≤±0.001mm（按设计要求调整） | |
| 电学性能测试 | 绝缘电阻测试 | 绝缘电阻测试仪 | AEC-Q200、IPC-TM-650 2.5.17 | 常温常湿≥10¹³Ω，高温高湿（85℃/85%RH）1000h后≥10¹¹Ω | IPC-TM-650 2.5.17 | 绝缘电阻≥10¹²Ω（常温常湿） |
| 介电常数与介电损耗测试 | 阻抗分析仪、矢量网络分析仪 | AEC-Q200、IPC-TM-650 2.5.5.9 | 介电常数偏差≤±0.02，介电损耗≤0.002（-40℃~150℃全温域稳定） | IPC-TM-650 2.5.5.9 | 介电常数偏差≤±0.05，介电损耗≤0.005 | |
| 耐电压测试 | 耐压测试仪 |
AEC-Q200、GB/T 1408.1-2016 IEC 60243-1 |
1.5倍额定电压下保持1min，无击穿、闪络及性能衰减 |
GB/T 1408.1-2016、 IEC 60243-1 |
额定电压下无击穿、闪络现象 | |
| 导体电阻测试 | 微欧计、数字万用表 | AEC-Q200、IPC-TM-650 2.5.17 | 导体电阻≤设计值5%偏差，150℃高温下电阻变化率≤2% | IPC-TM-650 2.5.17 | 导体电阻≤设计值10%偏差 | |
| 高频传输性能测试 | 矢量网络分析仪 | AEC-Q200、IPC-TM-650 2.5.5.9 | 0~5GHz频段内，插入损耗≤0.3dB，回波损耗≥20dB，温漂≤0.05dB/℃ | IPC-TM-650 2.5.5.9 | 插入损耗≤0.5dB，回波损耗≥15dB（按频率调整） | |
| 热学性能测试 | 导热系数测试 | 激光闪射导热仪 | AEC-Q200、ASTM D5470-17 | Al₂O₃陶瓷≥25W/(m·K)，AlN陶瓷≥180W/(m·K)，-40℃~150℃导热系数变化率≤5% | ASTM D5470-17 | 导热系数≥设计值（如Al₂O₃≥20W/(m·K)） |
| 热膨胀系数测试 | 热机械分析仪（TMA） | AEC-Q200、IPC-TM-650 2.4.24 | CTE与芯片（如Si、SiC）匹配度≥95%，-40℃~150℃区间CTE偏差≤±0.5ppm/℃ | IPC-TM-650 2.4.24 | CTE匹配芯片需求，偏差≤±1ppm/℃ | |
| 热循环测试 | 高低温交变试验箱 | AEC-Q100（Grade 1）、IPC-9701 | -40℃~150℃循环1000次，无裂纹、分层，电学性能变化率≤3% |
IPC-9701、 AEC-Q100（车用） |
-55℃~150℃循环500次无裂纹、性能稳定 | |
| 功率循环测试 | 功率循环测试系统 |
AEC-Q100（Grade 1） IEC 60068-2-14 |
额定功率通断2000次，最高结温175℃，电阻变化≤3%，无焊点脱落 | AEC-Q100（车用） | 额定功率通断1000次，电阻变化≤5% | |
| 机械性能测试 | 抗弯强度测试 | 万能材料试验机 | AEC-Q200、IPC-TM-650 2.4.4 | Al₂O₃陶瓷≥350MPa，AlN陶瓷≥400MPa，150℃高温下抗弯强度保留率≥95% | IPC-TM-650 2.4.4 | 抗弯强度≥300MPa（按陶瓷材质调整） |
| 附着力测试 | 附着力测试仪（拉拔式/剥离式） | AEC-Q200、IPC-TM-650 2.4.28 | 拉拔力≥8N/mm²，胶带法（3M 610胶带）往复撕拉10次无镀层脱落 | IPC-TM-650 2.4.28 | 拉拔力≥5N/mm²，胶带法无镀层脱落 | |
| 耐冲击测试 | 落球冲击试验机、振动试验机 | AEC-Q200、GB/T 2423.5-2019 | 1.5m落球（500g钢球）冲击无破损，10~2000Hz扫频振动2h性能正常 | GB/T 2423.5-2019 | 1m落球冲击无破损，10Hz振动30min性能正常 | |
| 翘曲度测试 | 翘曲度测试仪、激光平面度测量仪 | AEC-Q200、IPC-6012 | 翘曲度≤0.05%，150℃高温下翘曲度变化≤0.02% | IPC-6012 | 翘曲度≤0.1%（按基板尺寸调整） | |
| 环境可靠性测试 | 湿热老化测试 | 恒温恒湿试验箱 |
AEC-Q200、IPC-TM-650 2.6.3、 GB/T 2423.3-2016 |
85℃/85%RH老化2000h，绝缘电阻≥10¹¹Ω，无腐蚀、开裂 |
IPC-TM-650 2.6.3 GB/T 2423.3-2016 |
85℃/85%RH老化1000h，绝缘电阻≥10¹⁰Ω |
| 盐雾测试 | 盐雾试验机 | AEC-Q200、IEC 60068-2-11 | 中性盐雾1000h，酸性盐雾500h，镀层无锈蚀、脱落，电学性能无衰减 | IEC 60068-2-11 | 中性盐雾500h，镀层无锈蚀、脱落 | |
| 焊锡耐热性测试 | 回流焊炉、焊锡槽 | AEC-Q200、IPC-TM-650 2.4.13 | 260℃焊锡30s，无分层、起泡、开裂 | IPC-TM-650 2.4.13 | 260℃焊锡30s，无分层、起泡、开裂 | |
| 耐化学性测试 | 化学浸泡试验箱 | IPC-TM-650 2.6.4 | 浸泡清洗剂24h，表面无腐蚀、性能稳定 | IPC-TM-650 2.6.4 | 浸泡清洗剂24h，表面无腐蚀、性能稳定 | |
| 特殊测试（按需） | 激光加工可靠性测试 | 高清显微镜、二次元影像测量仪 | 企业规范 | 孔壁粗糙度≤1μm，孔位偏差≤±0.01mm | 企业规范 | 孔壁粗糙度≤1μm，孔位偏差≤±0.01mm |
| 气密性测试 | 气密性测试仪 | 企业规范 | 压力泄漏率≤1×10⁻⁹Pa·m³/s | 企业规范 | 压力泄漏率≤1×10⁻⁹Pa·m³/s | |
| 抗静电测试（ESD） | 静电放电发生器 | IEC 61000-4-2 | 接触放电8kV无损坏，性能正常 | IEC 61000-4-2 | 接触放电8kV无损坏，性能正常 | |

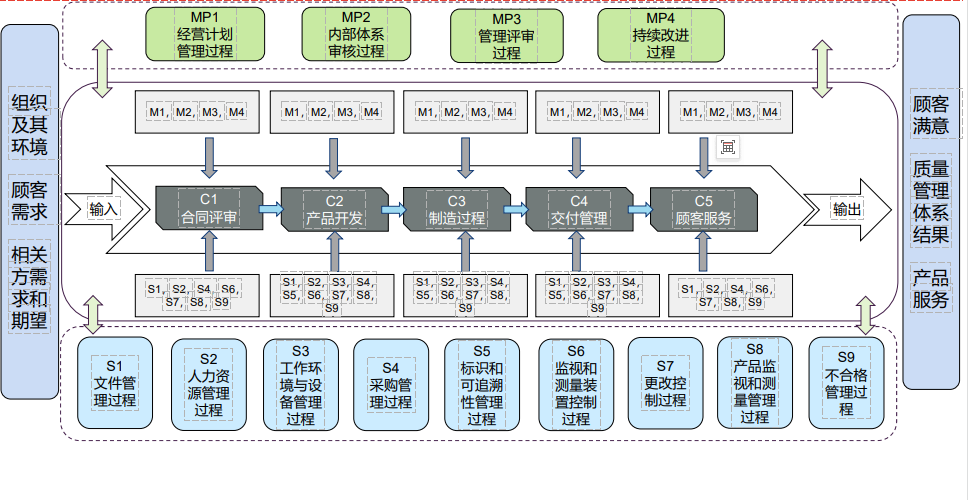

质量体系全过程
